Kołnierze pomp Frac

Kołnierz pompy Frac jest kluczowym elementem łączącym układu przesyłu płynu sprzętu do szczelinowania. Nasza firma dostarcza kołnierz złączkowy, kołnierz tłoczny, kołnierz zaślepiający i tak dalej. ​

Kołnierz łączący pompy Frac jest głównym elementem łączącym strony ssawnej i tłocznej pompy szczelinującej. Przyjmuje projekt struktury szybkiego połączenia. Jego cechą charakterystyczną jest to, że posiada złącze obrotowe, które można szybko zdemontować i zmontować pod wysokim ciśnieniem, co znacznie skraca czas konserwacji sprzętu i wymiany rurociągów. Kołnierz ten jest zwykle kuty ze stali stopowej o wysokiej wytrzymałości, a powierzchnia jest zabezpieczona antykorozją. Może wytrzymać żrące płyny i ciśnienia powszechnie spotykane podczas operacji szczelinowania (zwykle do 10 000 psi lub więcej). Jest szeroko stosowany w połączeniu pomp szczelinujących z kolektorami ssawnymi i kolektorami tłocznymi.

Kołnierz tłoczny pompy Frac jest przeznaczony na końcu wyjściowym płynu pod wysokim ciśnieniem pompy szczelinującej i jest bezpośrednio podłączony do rurociągu tłocznego. Jego konstrukcja konstrukcyjna musi skupiać się na nośności siły uderzenia pod wysokim ciśnieniem. W porównaniu z kołnierzem łączącym, kołnierz tłoczny ma wyższe wymagania dotyczące uszczelnienia i jest zwykle wyposażony w metalowy pierścień uszczelniający lub kombinowaną konstrukcję uszczelniającą, aby zapobiec wyciekom płynów pod wysokim ciśnieniem. Ponadto powierzchnia kołnierza tłocznego jest obrabiana z niezwykle dużą precyzją, aby zapewnić ścisłe dopasowanie do kołnierza rurociągu, co jest powszechnie widoczne w połączeniu pomiędzy końcem tłocznym pompy szczelinującej a pionem wysokociśnieniowym i kolektorem. ​

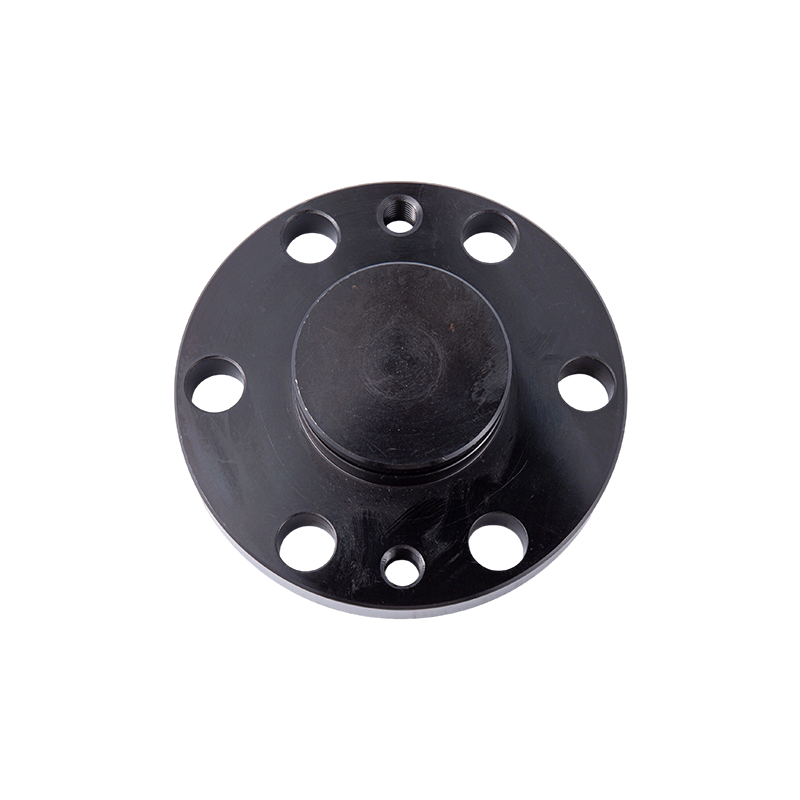

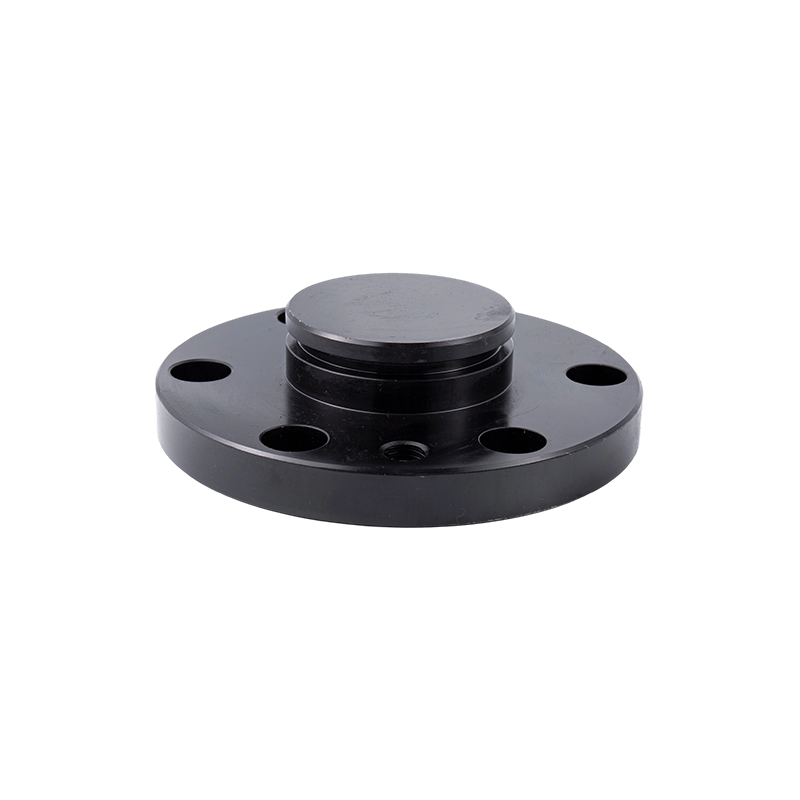

Kołnierz zaślepiający pompę Frac służy głównie do zatykania interfejsu kołnierza pompy szczelinującej lub tymczasowego izolowania rurociągu. Jego konstrukcja to solidny dysk z otworami na śruby na krawędzi, które pasują do odpowiedniego kołnierza. Podczas remontu sprzętu szczelinującego, rurociągu modyfikowanego lub nieużywanego, zaślepka kołnierzowa może skutecznie zapobiegać przedostawaniu się zanieczyszczeń do korpusu pompy lub systemu rurociągów, a jednocześnie odgrywać rolę w izolacji bezpieczeństwa. Materiał ślepego kołnierza musi być zgodny z kołnierzem łączącym, aby zapewnić odporność na ciśnienie i kompatybilność całej konstrukcji oraz uniknąć koncentracji naprężeń lub nierównomiernej korozji spowodowanej różnicami materiałowymi. ​

Chociaż te trzy typy kołnierzy mają różne funkcje, razem tworzą bezpieczną sieć połączeń dla układu płynowego pompy szczelinującej, a ich działanie bezpośrednio wpływa na efektywność i bezpieczeństwo operacji szczelinowania. Akcesoria do skrzynek zaworowych, różne modele, są dostępne lokalnie i wymienne.
