Informacje o produkcie
Parametry techniczne
| Maksymalna siła hamowania | 2500 KM (1864 kW) |
| Maksymalne obciążenie korbowodu | 192325 funtów siły (855,5 kW) |
| Udar | 8" (203,2 mm) |
| Tryb transmisji | Dwukolumnowa przekładnia zębata walcowa z podwójną kolumną |
| Przełożenie skrzyni biegów | 6,353:1 |
| Wymiary | 86,65*79,27*45,7 cala (2201*2013*1161 mm) |
| Waga netto | 16093 funtów siły (7300 kg) |
Wprowadzenie do końcówki hydraulicznej
| Nazwa produktu | Model produktu | Materiał produktu | Główne dane techniczne | Wymiary zewnętrzne/mm |
| Hydrauliczna obudowa końcowa / hydrauliczny zespół końcowy | QWS2500 | 4330 V/17 - 4 PH / 15 - 5 PH | 3,75"/4,0"/4,5" / 5,0"/5,5" | 1323*581*506 |
| ŚREDNICA TŁOKA | WYDAJNOŚĆ NA OBR | Przemieszczenie przy palaczach pompy na minutę | |||||||||
| W | GPR | 100 | 150 | 200 | 250 | 300 | |||||
| GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | ||
| 3 1/4 | 1.44 | 144 | 20000 | 218 | 14285 | 288 | 10715 | 380 | 8570 | 475 | 6489 |
| 3 1/2 | 1.67 | 167 | 17260 | 251 | 12295 | 334 | 9240 | 418 | 7386 | 551 | 5600 |
| 3 3/4 | 1.91 | 191 | 15020 | 287 | 10755 | 382 | 8080 | 479 | 6455 | 630 | 4900 |
| 4 | 2.17 | 217 | 13205 | 328 | 9465 | 434 | 7110 | 543 | 5685 | 716 | 4318 |
| 4 1/2 | 2.75 | 175 | 10495 | 413 | 7470 | 550 | 5819 | 688 | 4489 | 909 | 3400 |
| 5 | 3.4 | 340 | 8450 | 510 | 6060 | 680 | 4640 | 850 | 3630 | 1122 | 2760 |
| 5 1/2 | 4.11 | 411 | 6985 | 617 | 5000 | 822 | 3755 | 1028 | 3000 | 1356 | 2275 |
| 5 3/4 | 4040 | 449 | 6390 | 674 | 4580 | 898 | 3435 | 1128 | 2750 | 1482 | 2080 |
| 6 | 4.89 | 489 | 5879 | 734 | 4208 | 978 | 3195 | 1228 | 2525 | 1619 | 1910 |
| 6 1/2 | 5.74 | 574 | 5000 | 861 | 3585 | 1148 | 2690 | 1435 | 2180 | 1894 | 1680 |

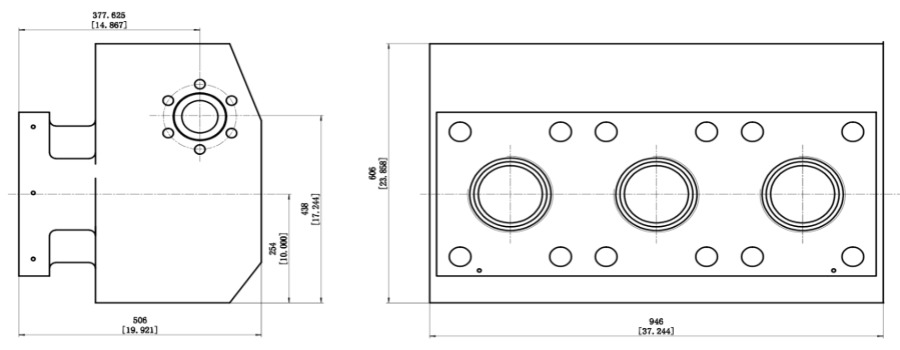

| Wymiary zewnętrzne końcówki hydraulicznej QWS2500 |
 |
Końcówka płynna ze stali nierdzewnej QWS2500 stała się wyborem o wysokiej wydajności w dziedzinie transportu płynów dzięki doskonałemu doborowi materiałów i innowacjom procesowym.
Jeśli chodzi o surowce, jego główne komponenty są wybierane spośród wysokiej jakości stali nierdzewnych, takich jak 17-4PH i 15-5PH, w połączeniu ze stalami stopowymi, takimi jak 4330V, N-14 i N-22, aby zbudować solidny fundament jakości. Szczególnie warto wspomnieć, że choć koszt wybranej stali nierdzewnej jest dwukrotnie większy niż stali stopowej, to może ona osiągnąć ponad 4-krotną żywotność, przynosząc użytkownikom długoterminowe korzyści ekonomiczne.
Podczas procesu produkcyjnego, polegającego na kuciu sprzętem o dużym tonażu, stosuje się zaawansowaną technologię, aby zapewnić rozsądny współczynnik kucia i homogenizację ziarna, a zawartość ferrytu jest ściśle kontrolowana na poziomie ≤3%, zapewniając jakość surowców ze źródła. Precyzyjny proces kucia i obróbki cieplnej pojedynczego elementu dodatkowo nadaje produktowi stabilną wytrzymałość i wytrzymałość, dzięki czemu może spokojnie radzić sobie w skomplikowanych warunkach pracy.
Pod względem konstrukcyjnym zespół hydrauliczny wykazał wiele innowacji. Wewnętrzna wnęka przyjmuje zoptymalizowane konstrukcje, takie jak typ gniazda karty, typ osłony lampy i typ wspornika mimośrodowego, a po obróbce wzmacniającej znacznie poprawia się odporność na zużycie i odporność na ciśnienie. Jednocześnie ulepszenia konstrukcyjne głównych akcesoriów, takich jak korpus zaworu, gniazdo zaworu i tłok, tworzą efekt synergiczny ze wzmocnieniem wewnętrznej wnęki, znacznie wydłużając całkowitą żywotność.
Ponadto QWS2500 zapewnia różnorodne rozmiary zewnętrzne 52 cali, 56 cali i 60 cali, które idealnie pasują do głównych wózków z pompą dostępnych na rynku i spełniają różne potrzeby w zakresie transportu płynów, zapewniając wszechstronne korzyści.
